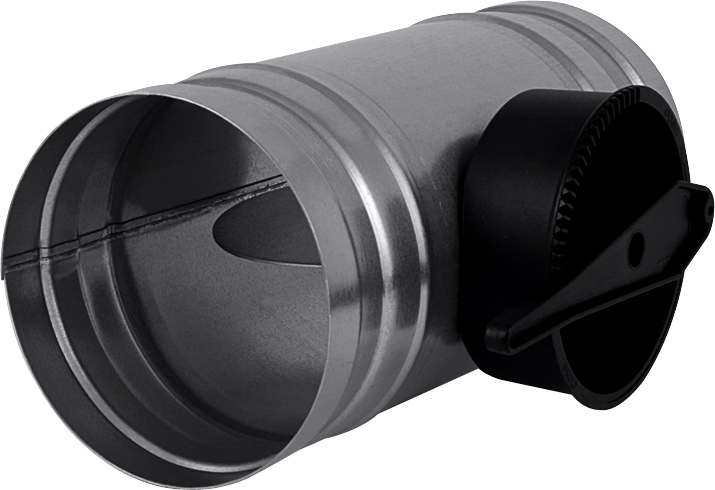

Regulačná klapka KSP 200, plastové ovládanie
Kruhová škrtiaca klapka KSP s ručným plastovým ovládaním sa používa prevažne pre jednorazové zregulovanie prietoku vzduchu. Výhody, ktoré oceníte pri montáži sú malá stavebná dĺžka, vysoká tuhosť a tesnosť spoja s potrubím. Na oboch koncoch má klapka drážku pre umiestnenie tesnenia.
Kód: KSP-200
Detailný popis
Použitie pre kruhové potrubné systémy

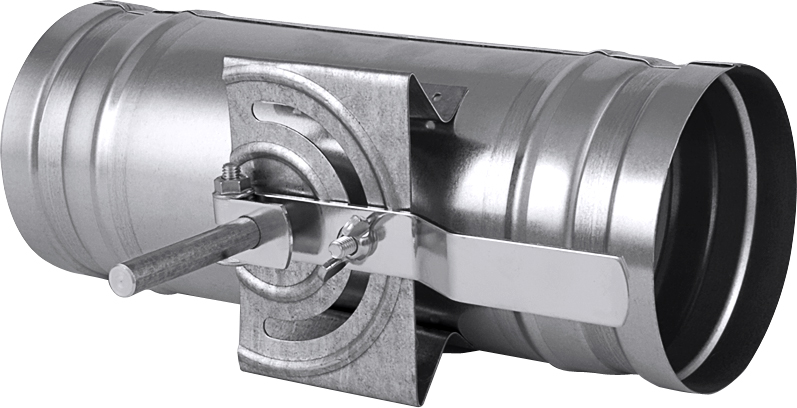

Škrtiaca klapka s kovovým ovládaním
Klapka sa vkladá do potrubia zasunutím
Vhodné pre jednorazové zregulovania vzduchotechnických trás
- Plášť klapky z pozinkovaného plechu
- Klapku nemožno na 100% uzavrieť, zostáva voľná prietočná plocha 10%
- List klapky upevnený na jednej strane
- Požadovanú polohu zabezpečuje plastové ozubenie
- Nastavenú polohu možno zafixovať skrutkou Ø5 mm
- Malá stavebná dĺžka
- Vysoká tuhosť a tesnosť spoja
- Na oboch koncoch drážka pre umiestnenie gumového tesnenia
- Tesnenie v tvare T
Technická špecifikácia
- Plášť klapky z pozinkovaného plechu
- Plastové ovládanie klapky
- Plastové ozubenie aretuje klapku v danej polohe
- Priemer klapky 200 mm
- Celková dĺžka klapky 200 mm
- Dĺžka klapky po zasunutí do potrubia 120 mm
- Hmotnosť 0,7 kg
- Oska ovládania klapky uložená v polyamidových púzdrach
- Maximálna hrúbka plechu 1 mm
- Pre prostredie s teplotou do 50 ° C
